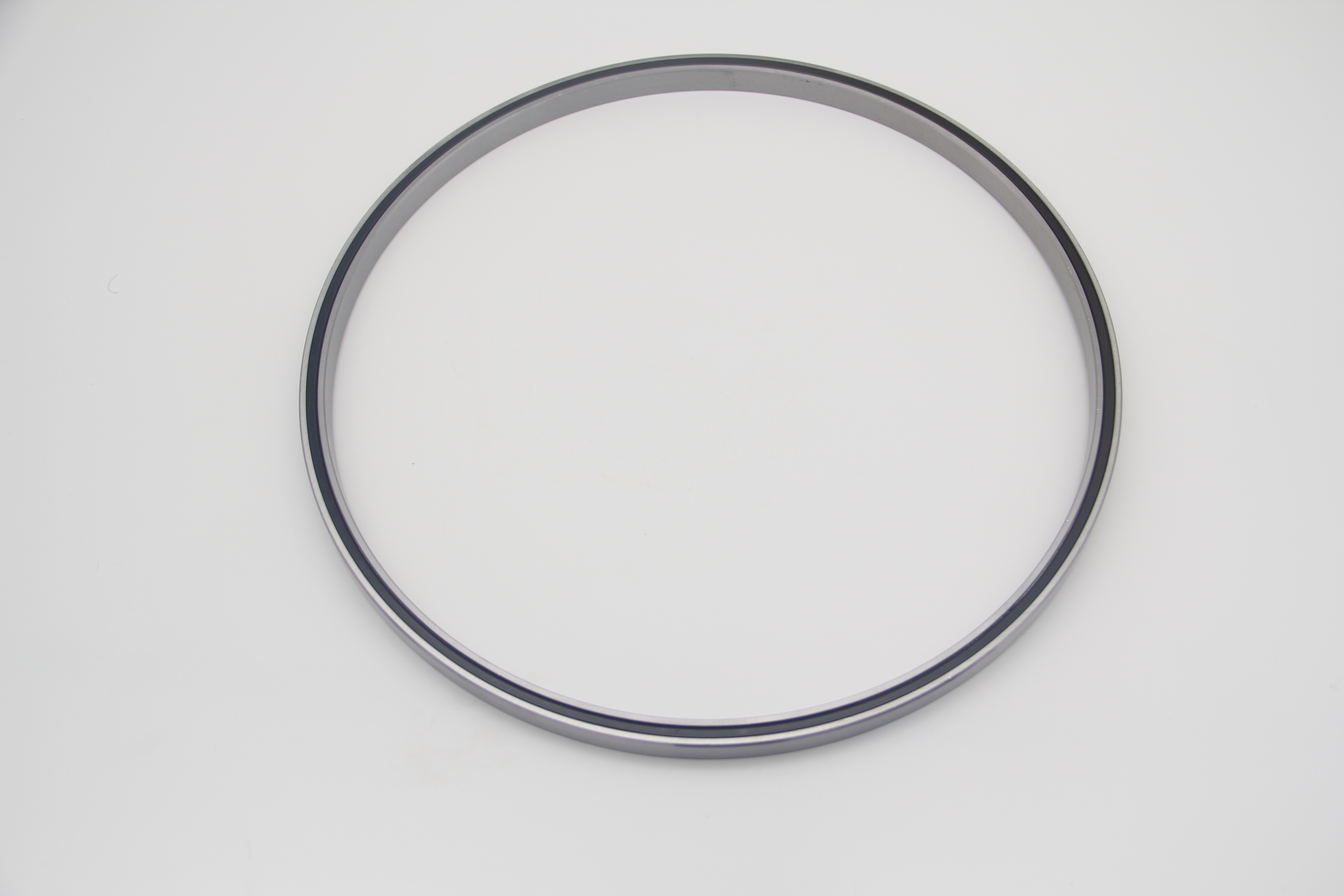

Sealed C Type

密封 C 型薄壁轴承

按系列查看 JHA、JA、JB、JU、JG 的型号和尺寸。

Series Map

系列入口

JHA系列JHA10CL0 到 JHA17CL0

JA系列JA020CP0 到 *JA065CP0

JB系列JB020CP0 到 *JB065CP0

JU系列JU040CP0 到 *JU120CP0

JG系列*JG070CP0 到 *JG400CP0

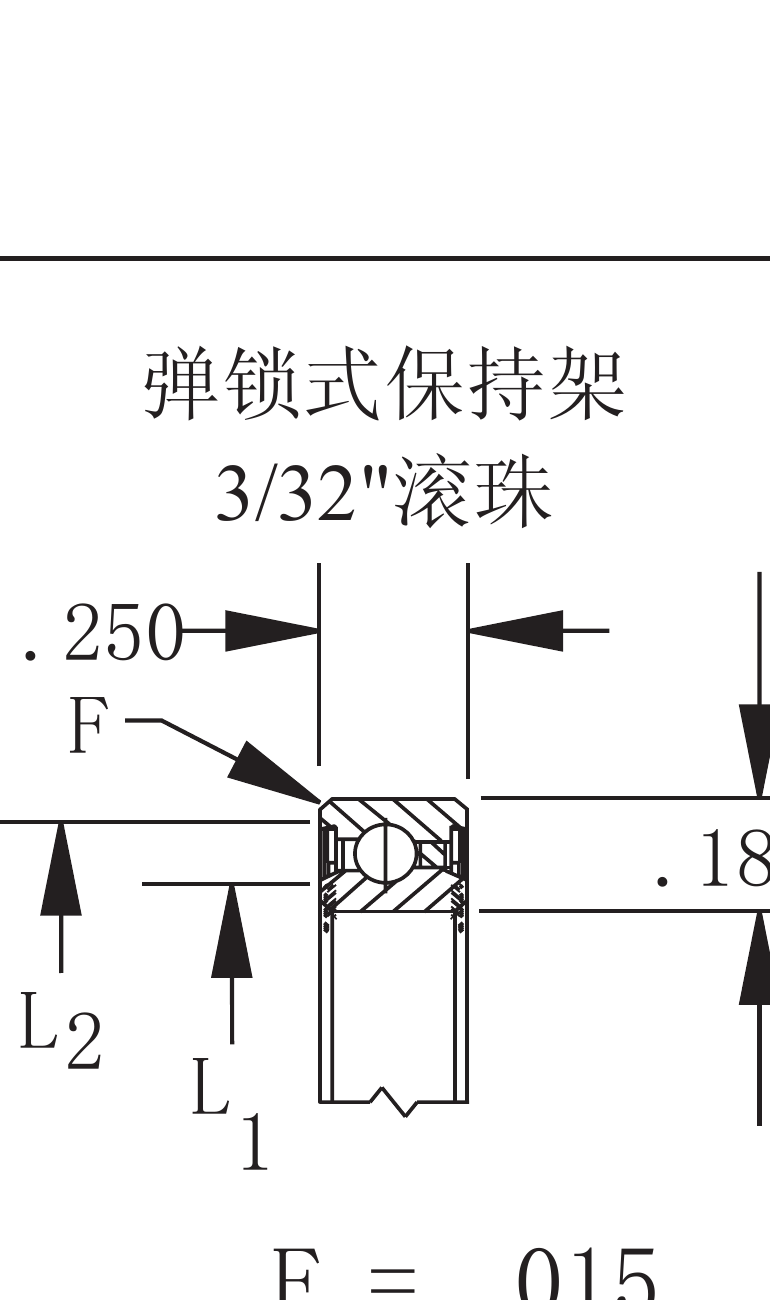

Dimension

Model Tables

以下数据来自 Kaydon REALI-SLIM 样本，已换算为公制显示。

型号	孔径 (mm)	外径 (mm)	L1 (mm)	L2 (mm)	静载荷 (N)	动载荷 (N)	极限转速 (RPM)	空载极限转矩 (N·m)	重量 (kg)
JHA10CL0	25.4	34.92	28.14	32.36	1,290	836	6110	0.035	0.016
JHA15CL0	38.1	47.62	40.84	45.06	1,779	1,001	4300	0.035	0.024
JHA17CL0	44.45	53.97	47.19	51.41	2,046	1,076	3750	0.042	0.027

型号	孔径 (mm)	外径 (mm)	L1 (mm)	L2 (mm)	静载荷 (N)	动载荷 (N)	极限转速 (RPM)	空载极限转矩 (N·m)	重量 (kg)
JA020CP0	50.8	63.5	54.56	59.84	3,025	1,748	3220	0.042	0.045
JA025CP0	63.5	76.2	67.26	72.54	3,692	1,966	2630	0.056	0.054
JA030CP0	76.2	88.9	79.96	85.24	4,404	2,166	2230	0.085	0.064
JA035CP0	88.9	101.6	92.66	97.94	5,071	2,358	1930	0.113	0.077
JA040CP0	101.6	114.3	105.36	110.64	5,738	2,540	1700	0.141	0.086
JA042CP0	107.95	120.65	111.71	116.99	6,094	2,629	1610	0.169	0.091
JA045CP0	114.3	127	118.06	123.34	6,405	2,713	1520	0.198	0.095
*JA047CP0	120.65	133.35	124.41	129.69	6,761	2,798	1450	0.226	0.1
JA050CP0	127	139.7	130.76	136.04	7,073	2,882	1380	0.254	0.104
*JA055CP0	139.7	152.4	143.46	148.74	7,784	3,047	1260	0.311	0.113
*JA060CP0	152.4	165.1	156.16	161.44	8,452	3,203	1160	0.367	0.127
*JA065CP0	165.1	177.8	168.86	174.14	9,119	3,354	1070	0.431	0.136

型号	孔径 (mm)	外径 (mm)	L1 (mm)	L2 (mm)	静载荷 (N)	动载荷 (N)	极限转速 (RPM)	空载极限转矩 (N·m)	重量 (kg)
JB020CP0	50.8	66.67	55.85	61.59	4,137	2,567	3130	0.042	0.068
JB025CP0	63.5	79.38	68.55	74.29	5,071	2,865	2580	0.056	0.086
JB030CP0	76.2	92.07	81.25	86.99	5,961	3,145	2190	0.085	0.1
JB035CP0	88.9	104.77	93.95	99.69	6,850	3,412	1900	0.113	0.122
JB040CP0	101.6	117.47	106.65	112.39	7,784	3,670	1630	0.141	0.136
JB042CP0	107.95	123.82	113	118.74	8,140	3,763	1600	0.169	0.141
JB045CP0	114.3	130.17	119.35	125.09	8,674	3,914	1500	0.198	0.154
*JB047CP0	120.65	136.53	125.7	131.44	9,030	4,008	1430	0.226	0.159
*JB050CP0	127	142.88	132.05	137.79	9,564	4,150	1360	0.254	0.168
*JB055CP0	139.7	155.57	144.75	150.49	10,498	4,377	1240	0.311	0.181
*JB060CP0	152.4	168.27	157.47	163.19	11,387	4,599	1150	0.367	0.2
*JB065CP0	165.1	180.97	170.15	175.89	12,277	4,813	1060	0.431	0.213

型号	孔径 (mm)	外径 (mm)	L1 (mm)	L2 (mm)	静载荷 (N)	动载荷 (N)	极限转速 (RPM)	空载极限转矩 (N·m)	重量 (kg)
JU040CP0	101.6	120.65	105.41	115.49	9,341	4,773	1640	0.02	0.249
*JU042CP0	107.95	127	111.76	121.84	9,875	4,929	1520	0.023	0.263
JU045CP0	114.3	133.35	118.11	128.19	10,409	5,084	1440	0.025	0.277
JU047CP0	120.65	139.7	124.46	134.49	10,943	5,231	1360	0.028	0.295
JU050CP0	127	146.05	130.81	140.84	11,521	5,378	1300	0.03	0.308
JU055CP0	139.7	158.75	143.51	153.47	12,588	5,667	1180	0.036	0.336
JU060CP0	152.4	171.45	156.21	166.17	13,656	5,947	1080	0.043	0.367
JU065CP0	165.1	184.15	168.91	178.74	14,746	6,214	1000	0.049	0.395
JU070CP0	177.8	196.85	181.61	191.44	15,791	6,481	920	0.057	0.422
JU075CP0	190.5	209.55	194.31	204.14	16,859	6,735	860	0.065	0.449
JU080CP0	203.2	222.25	207.01	216.84	17,926	6,984	810	0.073	0.481
JU090CP0	228.6	247.65	232.41	242.19	20,061	7,464	720	0.092	0.535
JU100CP0	254	273.05	257.81	267.59	22,197	7,922	650	0.113	0.594
JU110CP0	279.4	298.45	283.21	292.99	24,332	8,358	590	0.136	0.649
*JU120CP0	304.8	323.85	308.61	318.39	26,467	8,781	540	0.161	0.708

型号	孔径 (mm)	外径 (mm)	L1 (mm)	L2 (mm)	静载荷 (N)	动载荷 (N)	极限转速 (RPM)	空载极限转矩 (N·m)	重量 (kg)
*JG070CP0	177.8	228.6	191.87	218.49	58,405	34,536	240	0.12	2.631
*JG075CP0	190.5	241.3	204.57	231.19	60,852	35,190	225	0.134	2.767
*JG080CP0	203.2	254	217.27	243.89	65,700	36,765	210	0.148	2.948
*JG090CP0	228.6	279.4	242.67	269.29	73,040	38,891	190	0.184	3.266
*JG100CP0	254	304.8	268.07	294.69	80,335	40,941	175	0.226	3.583
*JG110CP0	279.4	330.2	293.47	320.09	87,630	42,916	160	0.268	3.901
*JG120CP0	304.8	355.6	318.87	345.49	94,925	44,811	140	0.311	4.218
*JG140CP0	355.6	406.4	369.67	396.29	109,515	48,423	125	0.417	4.899
*JG160CP0	406.4	457.2	420.47	447.09	124,150	51,813	110	0.537	5.579
*JG180CP0	457.2	508	471.27	497.89	138,740	55,011	100	0.671	6.214
*JG200CP0	508	558.8	522.07	548.69	153,330	58,023	90	0.812	7.167
*JG220CP0	558.8	609.6	572.87	599.49	167,965	60,874	80	0.982	7.62
*JG250CP0	635	685.8	649.07	675.69	189,850	64,904	75	1.25	8.845
*JG300CP0	762	812.8	776.07	802.69	226,370	71,007	60	1.78	10.569
*JG350CP0	889	939.8	903.07	929.69	262,890	76,487	55	2.394	12.292
*JG400CP0	1016	1066.8	1030.07	1056.69	299,410	81,434	50	3.107	13.971
