RE Series

RE系列交叉滚子轴承

RE系列主要尺寸与RB系列相近，内圈可分离、外圈一体，适合要求外圈旋转精度高的部位。

查看型号参数咨询替代选型

Dimension

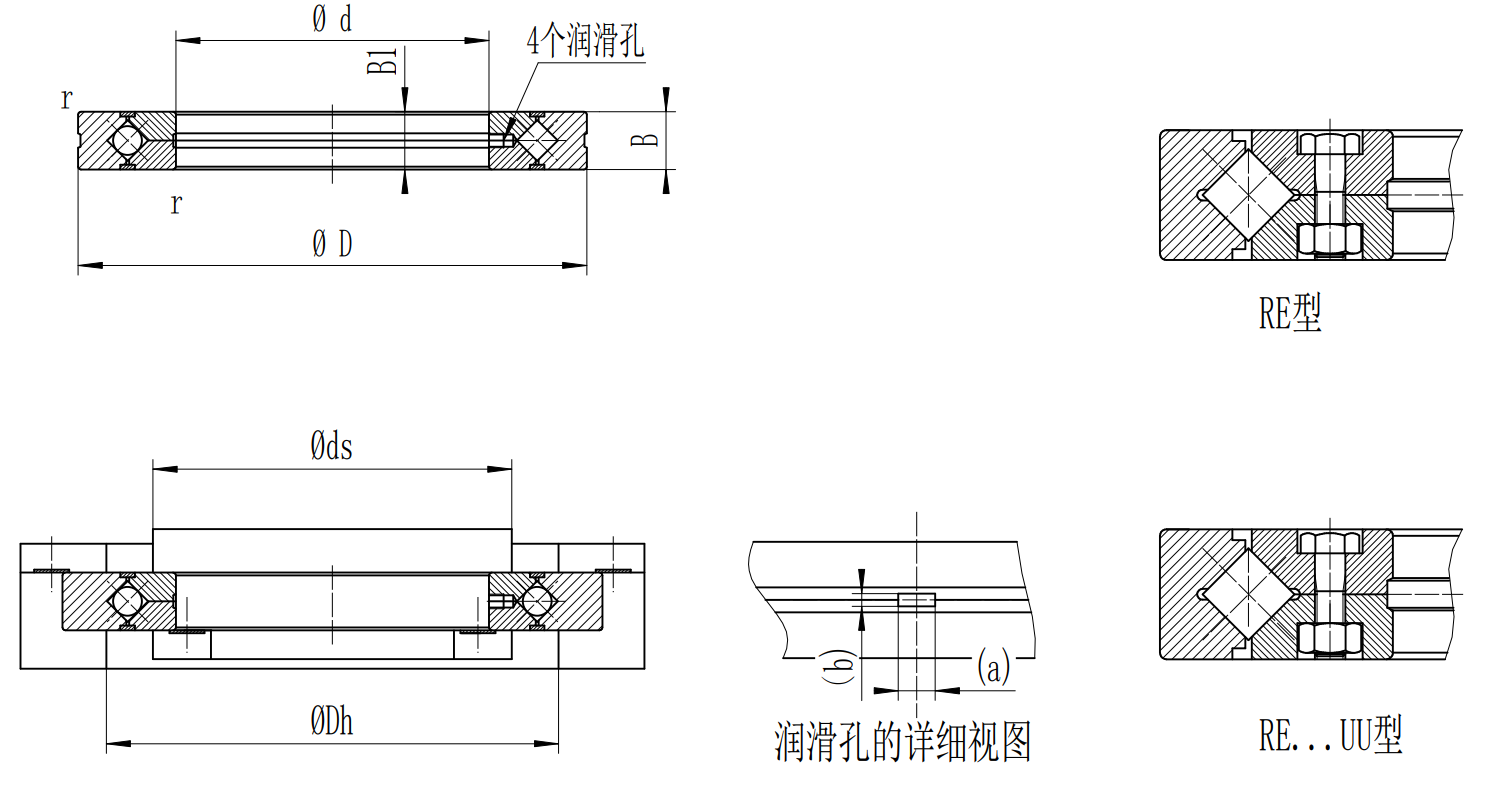

RE系列交叉滚子轴承尺寸图

尺寸图来自普瑞斯交叉滚子轴承产品资料，参数表按对应系列整理。

轴径 mm	公称型号	内径 d	外径 D	宽度 B	rmin	滚柱节圆直径 dp	ds	Dh	动C kN	静 kN	kg
20	RE2008	20	36	8	0.5	29	23.5	30.5	3.23	3.1	0.04
25	RE2508	25	41	8	0.5	34	28.5	35.5	3.63	3.83	0.05
30	RE3010	30	55	10	0.6	43.5	37	47	7.35	8.36	0.12
35	RE3510	35	60	10	0.6	48.5	41	51.5	7.64	9.12	0.13
40	RE4010	40	65	10	0.6	53.5	47.5	58	8.33	10.6	0.16
45	RE4510	45	70	10	0.6	58.5	51	61.5	8.62	11.3	0.17
50	RE5013	50	80	13	0.6	66	57.5	72	16.7	20.9	0.27
60	RE6013	60	90	13	0.6	76	68	82	18	24.3	0.3
70	RE7013	70	100	13	0.6	86	78	92	19.4	27.7	0.35
80	RE8016	80	120	16	0.6	101.4	91	111	30.1	42.1	0.7
90	RE9016	90	130	16	1	112	98	118	31.4	45.3	0.75
100	RE10016	100	140	16	1	121.1	109	129	31.7	48.6	0.83
100	RE10020	100	150	20	1	127	113	133	33.1	50.9	1.45
110	RE11012	110	135	12	0.6	123.3	117	127	12.5	24.1	0.4
110	RE11015	110	145	15	0.6	129	122	136	23.7	41.5	0.75
110	RE11020	110	160	20	1	137	120	140	34	54	1.56
120	RE12016	120	150	16	0.6	136	127	141	24.2	43.2	0.72
120	RE12025	120	180	25	1.5	152	133	164	66.9	100	2.62
130	RE13015	130	160	15	0.6	146	137	152	25	46.7	0.72
130	RE13025	130	190	25	1.5	162	143	174	69.5	107	2.82

轴径 mm	公称型号	内径 d	外径 D	宽度 B	rmin	滚柱节圆直径 dp	ds	Dh	动C kN	静 kN	kg
140	RE14016	140	175	16	1	160	147	162	25.9	50.1	1
140	RE14025	140	200	25	1.5	172	154	185	74.8	121	2.96
150	RE15013	150	180	13	0.6	166	158	172	27	53.5	0.68
150	RE15025	150	210	25	1.5	182	164	194	76.8	128	3.16
150	RE15030	150	230	30	1.5	192	173	210	100	156	5.3
160	RE16025	160	220	25	1.5	192	173	204	81.7	135	3.14
170	RE17020	170	220	20	1.5	196.1	184	198	29	62.1	2.21
180	RE18025	180	240	25	1.5	210	195	225	84	143	3.44
190	RE19025	190	240	25	1	219	202	222	41.7	82.9	2.99
200	RE20025	200	260	25	2	230	215	245	84.2	157	4
200	RE20030	200	280	30	2	240	221	258	114	200	6.7
200	RE20035	200	295	35	2	247.7	225	270	151	252	9.6
220	RE22025	220	280	25	2	250.1	235	265	92.3	171	4.1
240	RE24025	240	300	25	2.5	272.5	256	281	68.3	145	4.5
250	RE25025	250	310	25	2.5	280.9	268	293	69.3	150	5
250	RE25030	250	330	30	2.5	287.5	269	306	126	244	8.1
250	RE25040	250	355	40	2.5	300.7	275	326	195	348	14.8
300	RE30025	300	360	25	2.5	322	319	344	75.5	178	5.9
300	RE30035	300	395	35	2.5	345	322	368	183	367	13.4
300	RE30040	300	405	40	2.5	351.6	326	377	212	409	17.2
350	RE35020	350	400	20	2.5	376.6	363	383	54.1	143	3.9
400	RE40035	400	480	35	2.5	440.3	422	459	156	370	14.5
400	RE40040	400	510	40	2.5	453.4	428	479	241	531	23.5
450	RE45025	450	500	25	1	476.6	464	484	61.7	182	6.6
500	RE50025	500	550	25	1	526.6	514	534	65.5	201	7.3
500	RE50040	500	600	40	2.5	548.8	526	572	239	607	26
500	RE50050	500	625	50	2.5	561.6	536	587	267	653	41.7
600	RE60040	600	700	40	3	650	627	673	264	721	29

普瑞斯同时也提供附带密封圈的RE...UU型。
